Кольца стопорные внутренние и винт резьбовыдавливающий: зачем они нужны

Современные инженерные конструкции требуют надёжной фиксации деталей и узлов. Для этих целей применяются различные крепёжные элементы, включая стопорные кольца и винты. В этой статье мы подробно разберём, что такое внутренние стопорные кольца din 472 standard и винты резьбовыдавливающие din 7500 купить, в чём их особенности и где они применяются.

Что такое стопорные кольца

Стопорные кольца — это механические элементы, предназначенные для удержания деталей в определённом положении на валу или в отверстии. Они служат ограничителями движения, предотвращая осевое смещение компонентов.

Существуют два основных типа стопорных колец:

• Внутренние (для установки в отверстия);

• Наружные (для установки на валы).

В этой статье мы сосредоточимся на внутренних стопорных кольцах.

Внутренние стопорные кольца: назначение и принцип действия

Что это такое

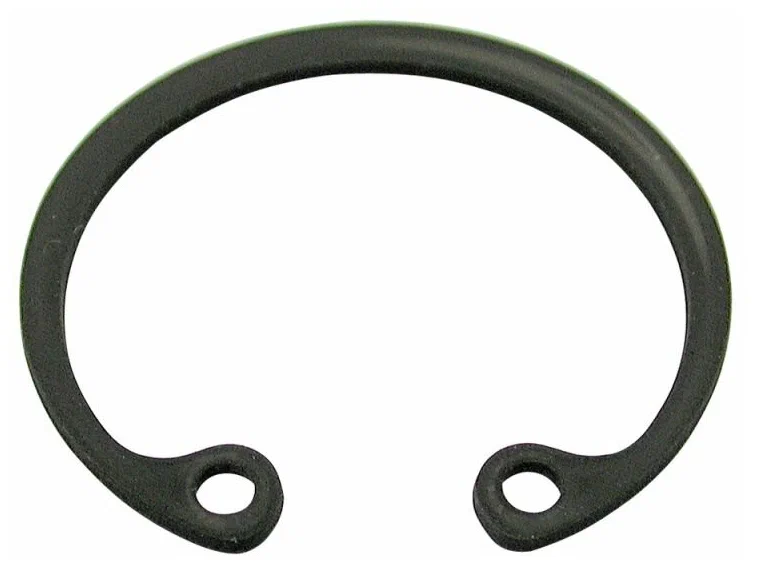

Внутреннее стопорное кольцо (по ГОСТ или DIN — часто обозначается как DIN 472) — это металлическое кольцо с разрезом и специальными проушинами. Оно устанавливается в канавку внутри цилиндрического отверстия и служит для удержания других элементов, например, подшипников, втулок или шестерён.

Зачем нужны

Основное назначение:

• Предотвращение осевого перемещения деталей;

• Надёжная фиксация компонентов без использования резьбы или клея;

• Повышение ремонтопригодности (кольцо можно легко снять и заменить).

Преимущества

• Простота установки и демонтажа;

• Компактные размеры;

• Надёжная фиксация;

• Многоразовое использование.

Применение

Внутренние стопорные кольца находят применение в:

• Автомобилестроении (подшипниковые узлы, трансмиссия);

• Станкостроении;

• Бытовой и промышленной технике;

• Гидравлических и пневматических системах.

Как монтируются внутренние стопорные кольца

Для установки и демонтажа применяются специальные цанги или щипцы для стопорных колец. Проушины кольца зажимаются инструментом, кольцо сжимается и вставляется в канавку внутри отверстия.

Важно:

• Кольцо должно точно соответствовать диаметру отверстия и ширине канавки;

• Не допускается деформация кольца при установке.

Винт резьбовыдавливающий: что это такое

Определение

Винт резьбовыдавливающий (иногда также называют винт-самоформирующий резьбу) — это крепёжный элемент, который формирует (вытесняет) резьбу в материале при закручивании, вместо того чтобы ввинчиваться в уже нарезанную резьбу.

Это отличает его от обычного самореза: винт не просто врезается в металл или пластик, а деформирует материал, создавая прочное соединение.

Конструкция

Резьбовыдавливающий винт имеет:

• Особую геометрию резьбы с заострёнными витками;

• Усиленный конусообразный наконечник;

• Часто — покрытие для уменьшения трения (цинк, фосфат и др.).

Зачем нужен винт резьбовыдавливающий

Преимущества

• Создание резьбы в процессе монтажа — отпадает необходимость предварительно нарезать резьбу;

• Надёжное и прочное соединение — за счёт пластической деформации материала;

• Устойчивость к вибрациям — за счёт плотного контакта резьбы с материалом;

• Экономия времени и средств — меньше операций при сборке.

Области применения

Находит широкое применение в:

• Автомобильной промышленности;

• Электронике и приборостроении;

• Производстве бытовой техники;

• Конструкциях из лёгких сплавов и пластика;

• Тонкостенных металлоконструкциях.

Сравнение: винт резьбовыдавливающий и классический саморез

Заключение

Внутренние стопорные кольца и винты резьбовыдавливающие — это два важных типа крепежа, обеспечивающих надёжность и функциональность множества технических систем. Кольца удерживают элементы от осевого смещения, а винты обеспечивают прочное и виброустойчивое соединение без предварительной резьбы.

Правильное применение этих элементов повышает надёжность конструкций, упрощает сборку и снижает затраты на производство и обслуживание.
